北京耐默公司作為專(zhuān)業(yè)生產(chǎn)耐磨陶瓷涂料廠家，在此介紹吸收塔防腐涂料施工流程，希望對(duì)大家會(huì)有幫助。

     吸收塔防腐涂料是以超硬碳化硅顆粒為骨材的高分子耐磨抗蝕材料，雙組分，灰色膠泥狀，粘度適中，可用塑料刮板刮涂于吸收塔內(nèi)壁，不流不淌，成型性好。固化后與金屬基材牢固結(jié)合，耐磨損，耐腐蝕，耐老化。典型應(yīng)用：吸收塔整體制備耐磨防護(hù)涂層、礦漿攪拌槽內(nèi)壁整體制備耐磨防腐涂層，吸收塔轉(zhuǎn)子、礦漿攪拌槳腐蝕磨損的修復(fù)。刮涂吸收塔耐磨防腐涂層的設(shè)備使用壽命可延長(zhǎng)至5到8年。

1 面處理：清理吸收塔內(nèi)壁雜質(zhì)，金屬基材表面粗化處理（噴砂處理效果最佳，如不具備噴砂條件也可用角磨機(jī)打磨粗化處理）；對(duì)粗化處理過(guò)的表面清洗劑（可用丙酮、乙酸乙酯等）清洗并用風(fēng)扇吹干；處理過(guò)的表面應(yīng)是粗糙、干凈的新鮮金屬基材。

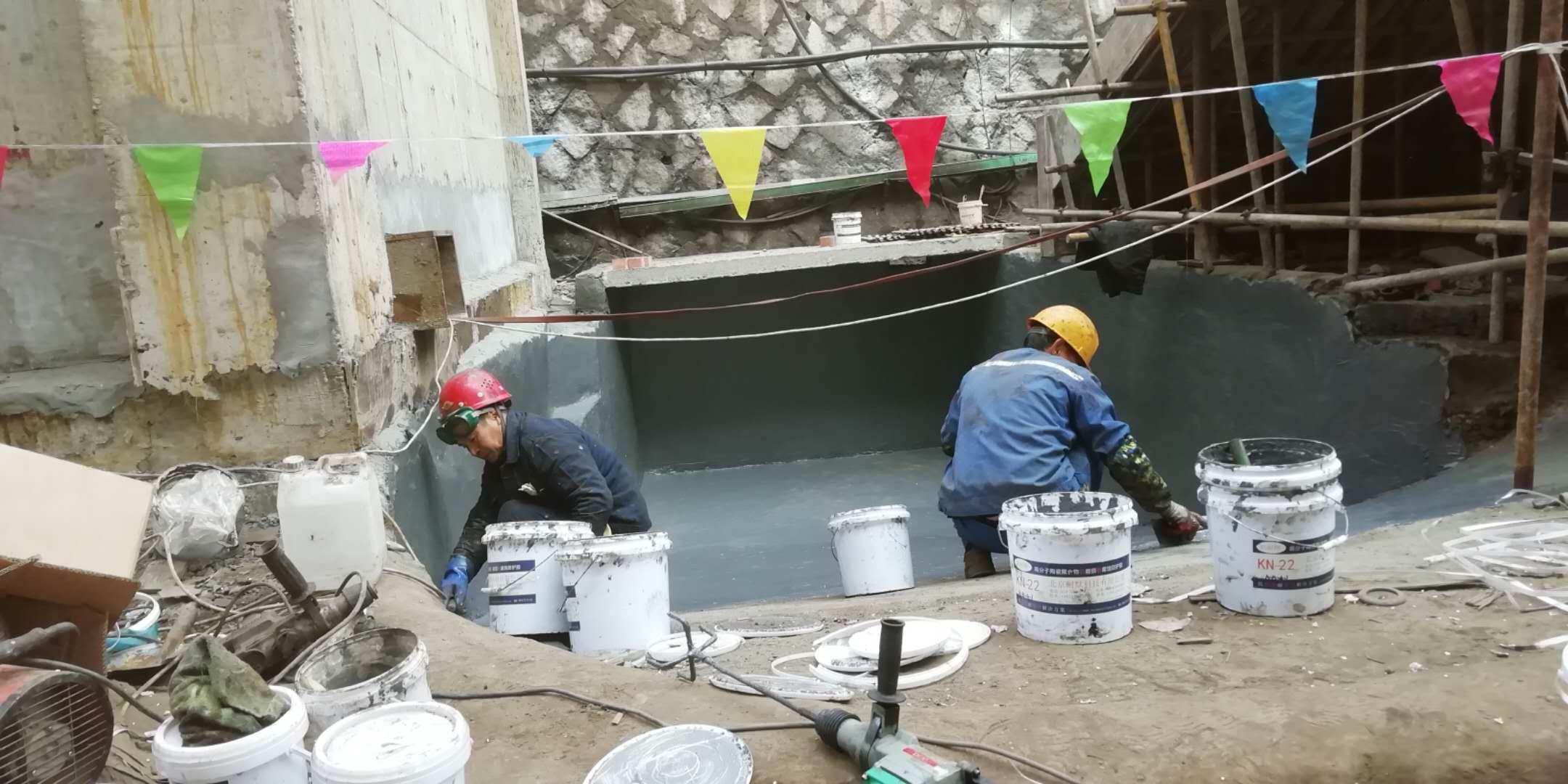

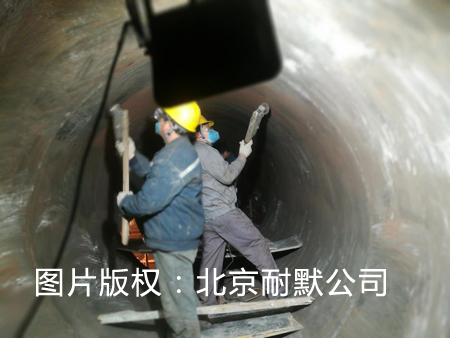

2 配制： 吸收塔防腐涂料按質(zhì)量比A:B=4:1混合均勻，至顏色均勻一致。將混合均勻的吸收塔防腐涂料刮涂于吸收塔內(nèi)壁，膠層要壓實(shí)。涂層涂到需要的尺寸后把表面修平整。吸收塔轉(zhuǎn)子正下方磨損嚴(yán)重部位涂層厚度是5mm，每平方米用膠量10kg左右。周邊部位涂層厚度3mm，每平方米用膠量6kg左右。

3固化：25℃固化放置24小時(shí)完成固化；溫度低于15℃時(shí)，應(yīng)采用加熱來(lái)促進(jìn)固化。有加熱條件的在常溫固化后可加溫至80℃保溫2小時(shí)，涂層性能可提高30%。
