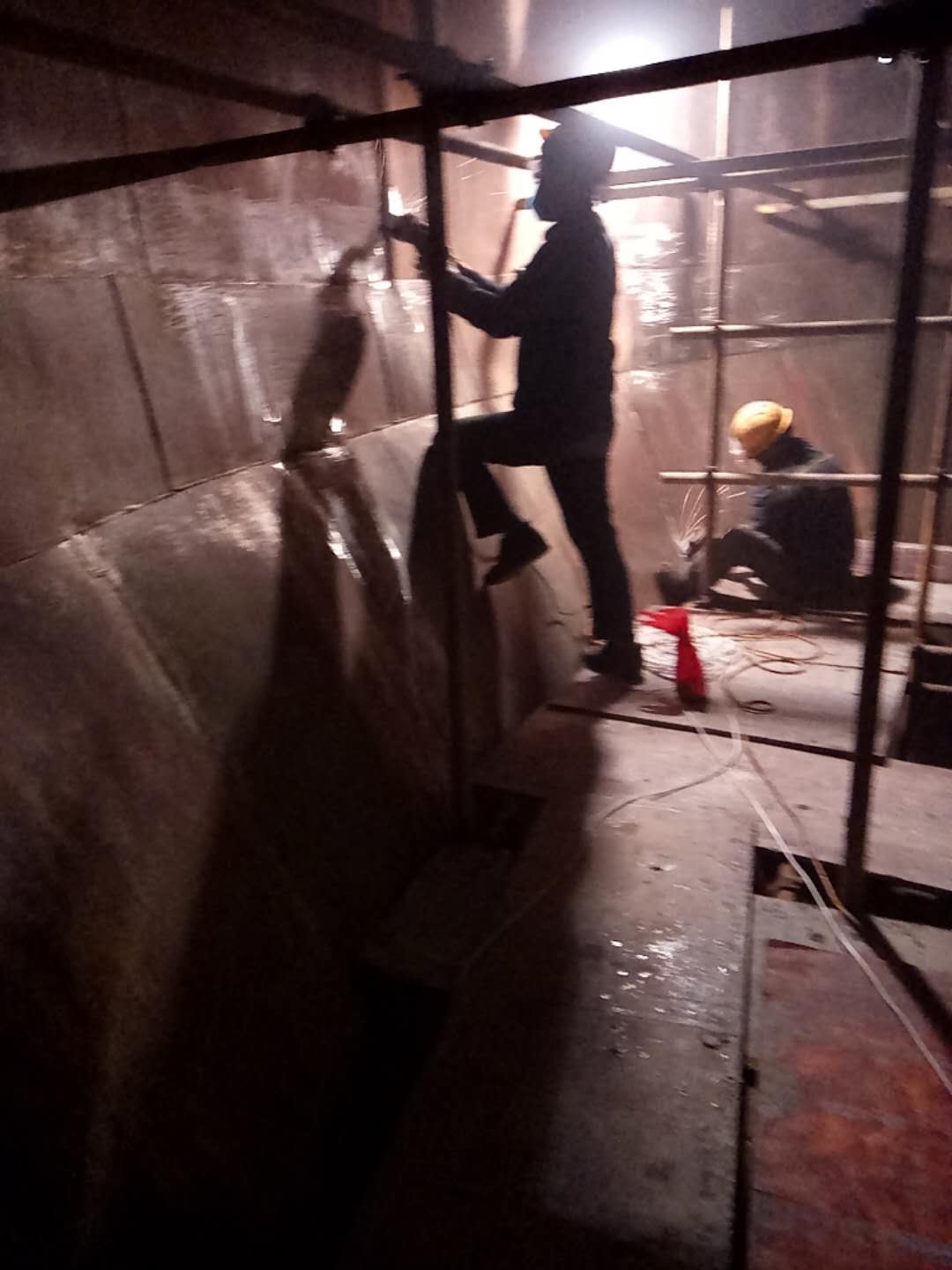

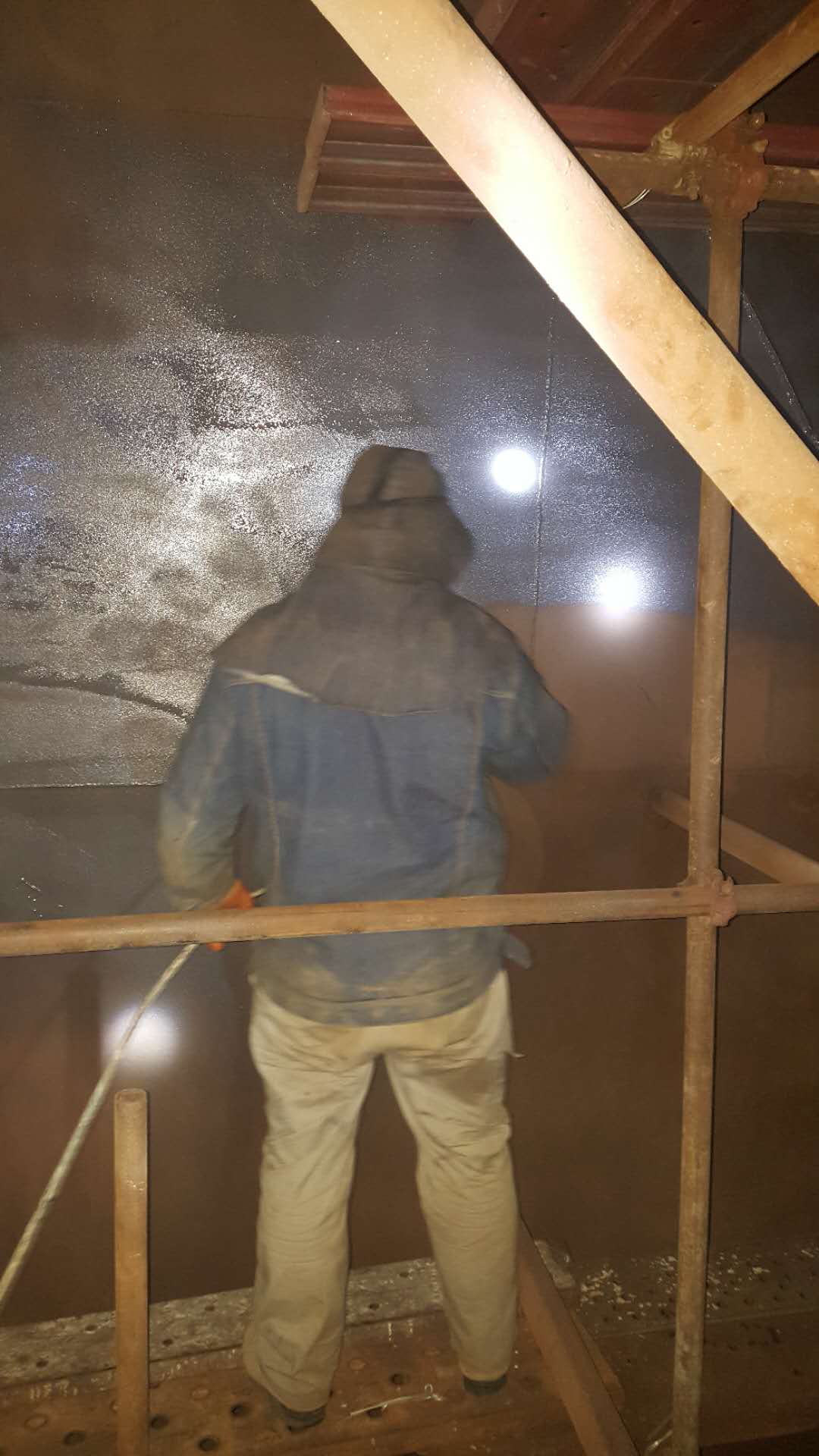

脫硫塔防腐前需要對(duì)基材處理、清掃�；�材用噴砂或打磨處理。通過(guò)噴砂處理將脫硫塔壁金屬表面的氧化層、水分、雜質(zhì)等除去干凈。要求焊縫不可有咬邊（深0.5mm以上）、砂眼（直徑5mm×0.5mm以上）、裂縫等缺陷。角落部焊接處必須打磨至適當(dāng)?shù)钠驴冢ò疾?0R以上，凸部3R以上）。濕度要求85%以下，無(wú)結(jié)露水現(xiàn)象；處理狀態(tài)以目視、標(biāo)準(zhǔn)板比較檢查。除銹度SIS Sa2.5以上，除去雜質(zhì)、銹、不純物等以后在脫硫塔壁金屬表面形成點(diǎn)線(xiàn)狀傷痕的狀態(tài)（除銹度95%以上）。

沙粒的清除：噴砂處理部分的沙粒用橡膠板刷、掃帚等清除，并用壓縮空氣、真空吸塵器等進(jìn)行清掃；不殘余水分、油分、研磨材等異物。表面粗度50～70μm。側(cè)板及頂板生銹時(shí)，銹會(huì)掉到下面形成雜質(zhì)，施工前必須清理。噴砂處理結(jié)束后在進(jìn)入底涂施工前必須清理工具在基材表面留下的痕跡及處理過(guò)程產(chǎn)生的飛濺物。用高壓空氣或真空吸塵器將細(xì)粉全部除去，如果殘留沙粒最終會(huì)形成針孔。

使用的高壓空氣必須經(jīng)過(guò)脫水和脫油處理�；�材的處理情況及清掃狀態(tài)，建議使用熒光手電筒檢查；也可根據(jù)透明膠帶的附著力能判定清掃狀態(tài)，膠帶沒(méi)有附著或粘有沙粒判定為不合格。脫硫塔噴砂處理結(jié)束到底涂施工之間為防止灰塵落下，一般清掃時(shí)間控制在1.5～2.0h。當(dāng)發(fā)現(xiàn)有下雨的可能時(shí)應(yīng)盡早結(jié)束噴砂處理。
